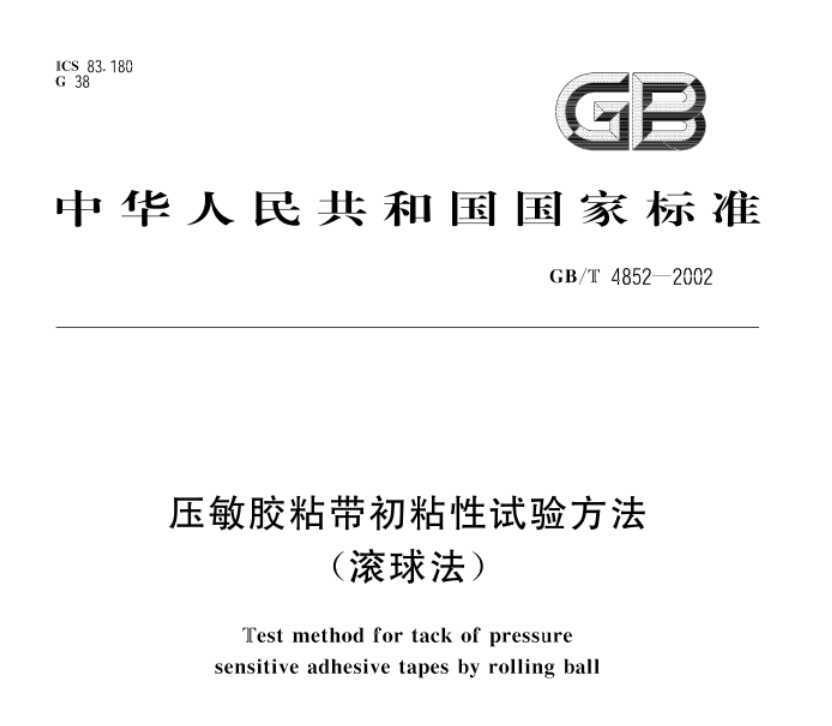

本文依據(jù)現(xiàn)行國(guó)標(biāo)GB/T 4852-2022《壓敏膠粘帶初粘性試驗(yàn)方法（滾球法）》編制，適配各類(lèi)壓敏膠粘帶、不干膠標(biāo)簽、雙面膠、保護(hù)膜、醫(yī)用壓敏膠等產(chǎn)品的初粘性檢測(cè)。全文整合國(guó)標(biāo)強(qiáng)制要求、設(shè)備參數(shù)、試樣制備、標(biāo)準(zhǔn)化試驗(yàn)流程、結(jié)果判定及誤差管控要點(diǎn)，可直接作為企業(yè)品控、來(lái)料驗(yàn)收、第三方檢測(cè)的標(biāo)準(zhǔn)化作業(yè)指導(dǎo)書(shū)。

初粘性測(cè)試核心定義與試驗(yàn)原理

1.1 性能定義

1.2 試驗(yàn)原理

國(guó)標(biāo)強(qiáng)制設(shè)備與環(huán)境要求

2.1 核心檢測(cè)設(shè)備參數(shù)

• 初粘性測(cè)試儀：斜面傾角固定30°±1°，板面平整無(wú)變形、無(wú)毛刺；配備精準(zhǔn)定位擋板，可實(shí)現(xiàn)鋼球無(wú)推力、無(wú)擾動(dòng)釋放，保證滾落軌跡穩(wěn)定居中。

• 標(biāo)準(zhǔn)測(cè)試鋼球：采用GCr15軸承鋼材質(zhì)，硬度≥HRC58，表面光潔無(wú)銹蝕、劃痕、毛刺；包含1/32英寸~1英寸全套規(guī)格鋼球，表面清潔無(wú)油污，定期校準(zhǔn)更換。

• 標(biāo)準(zhǔn)斜面測(cè)試板：板面平整光滑，尺寸適配試樣粘貼要求，無(wú)粉塵、雜質(zhì)、殘膠，保障鋼球滾落無(wú)卡頓、無(wú)偏移。

• 輔助器具：精密裁刀、無(wú)塵紗布、無(wú)水乙醇/丙酮清洗劑、無(wú)塵手套、溫濕度記錄儀。

2.2 標(biāo)準(zhǔn)試驗(yàn)環(huán)境

常規(guī)檢測(cè)環(huán)境：溫度23℃±2℃，相對(duì)濕度50%±10%RH。所有試樣、測(cè)試鋼板、鋼球等配件，需在標(biāo)準(zhǔn)環(huán)境下靜置平衡≥2h，消除溫濕度、存儲(chǔ)應(yīng)力對(duì)測(cè)試數(shù)據(jù)的影響。

測(cè)試前置預(yù)處理規(guī)范

3.1 試樣預(yù)處理

3.2 設(shè)備清潔與校驗(yàn)

標(biāo)準(zhǔn)化試樣制備

完整標(biāo)準(zhǔn)化試驗(yàn)流程

5.1 試樣裝夾固定

5.2 鋼球測(cè)試操作

5.3 平行試驗(yàn)要求

每組測(cè)試至少進(jìn)行3次有效平行試驗(yàn)，三次結(jié)果一致方可判定為有效數(shù)據(jù)；若出現(xiàn)數(shù)據(jù)偏差，需重新清潔設(shè)備、制備試樣復(fù)測(cè)，杜絕單次測(cè)試誤差。

測(cè)試結(jié)果判定標(biāo)準(zhǔn)

6.1 有效判定條件

6.2 結(jié)果取值規(guī)則

以試樣能夠穩(wěn)定粘附的最大鋼球規(guī)格作為該批次膠帶初粘性最終測(cè)試結(jié)果；三次平行試驗(yàn)最大鋼球型號(hào)一致，數(shù)據(jù)有效，否則作廢復(fù)測(cè)。測(cè)試報(bào)告需完整記錄鋼球規(guī)格、試驗(yàn)環(huán)境、試樣批次、測(cè)試次數(shù)、操作人員等信息。

• 初粘數(shù)據(jù)偏低、鋼球易滑落：誘因多為膠面污染、試樣拉伸變形、板面清潔不徹底、環(huán)境溫濕度超標(biāo)；解決：全程無(wú)塵操作，禁止拉伸試樣，嚴(yán)格執(zhí)行設(shè)備清潔流程，保證環(huán)境達(dá)標(biāo)、試樣充分平衡。

• 平行試驗(yàn)數(shù)據(jù)不一致：多為鋼球清潔度不同、試樣粘貼松緊不一、鋼球釋放時(shí)存在人為推力；解決：每次更換潔凈鋼球，統(tǒng)一試樣粘貼標(biāo)準(zhǔn)，無(wú)擾動(dòng)釋放鋼球。

• 鋼球軌跡偏移、脫離膠面：儀器未調(diào)平、試樣粘貼偏移、斜面傾角偏差；解決：測(cè)試前校準(zhǔn)設(shè)備水平與傾角，保證試樣居中粘貼。

• 假性粘球（短時(shí)脫落）：膠層未完全恢復(fù)、靜置平衡時(shí)間不足；解決：嚴(yán)格執(zhí)行2h以上環(huán)境靜置，厚膠、泡棉膠適當(dāng)延長(zhǎng)平衡時(shí)間。
