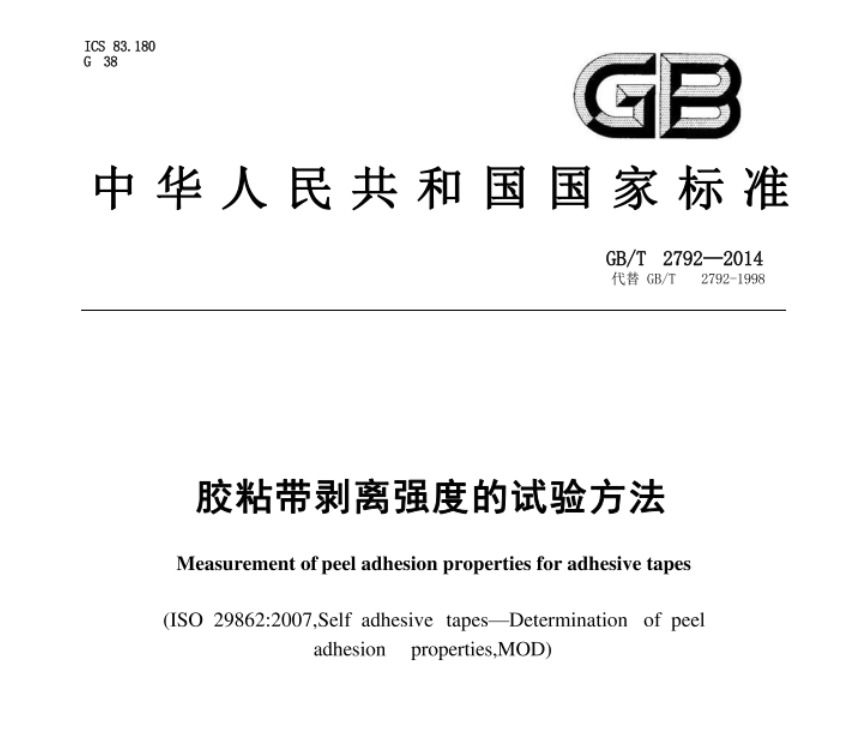

GB/T 2792-2014《膠粘帶剝離強度的試驗方法》技術標準深度解讀
發布時間：2026-05-27 10:58:24 發布人：三泉中石 瀏覽量：391
剝離強度是壓敏膠粘帶最核心、最常用的粘接性能指標，用于表征膠粘帶與被粘基材界面抵抗剝離破壞的能力，直接決定膠帶粘貼后的牢固度、適配性與使用可靠性，廣泛應用于包裝密封、電子固定、汽車貼合、標簽粘貼等各類場景。
GB/T 2792-2014《膠粘帶剝離強度的試驗方法》是國內膠粘帶剝離性能檢測的權威國家標準，修改采用ISO 29862:2007國際標準，替代舊版GB/T 2792-1998，全面統一了膠粘帶剝離強度的測試原理、設備參數、操作流程與數據判定規則，是企業來料檢驗、成品質檢、新品研發、第三方檢測與質量仲裁的核心技術依據。
剝離強度：指在規定的試驗條件下，以恒定速度將膠粘帶從標準基材表面剝離所需的平均作用力，單位為N/25mm，代表每25mm寬度膠粘帶的界面粘接強度，是評判膠粘帶粘接牢固度的核心量化指標。
180°剝離強度試驗（通用方法）
該方法為行業基準測試方法，適用于各類單面壓敏膠粘帶、不干膠標簽、普通薄膜膠帶等可彎折、柔韌性良好的產品，是行業招投標、質檢對標、入庫檢驗的首選方法。
操作流程：將預處理完成的試樣平整貼合于清潔不銹鋼試驗板，對齊無偏移；采用標準壓輥往返滾壓兩次，保證貼合均勻；置于標準環境完成平衡處理；將試驗板固定于試驗機下夾具，將膠帶自由端反向彎折180°并夾緊于上夾具；啟動設備恒速剝離，全程保持180°平直剝離狀態；數據處理剔除前端25mm不穩定剝離區間，選取中間穩定剝離段50mm區間的力值計算平均值，換算為標準N/25mm結果。
90°剝離強度試驗（特種膠帶專用方法）
該方法適用于厚度大、剛性強、不易彎折的工業膠帶、雙面膠粘帶、轉移膠粘帶、纖維增強膠粘帶等產品，可避免180°彎折產生的基材應力、膠體拉伸干擾，更貼合硬質膠帶的實際使用受力狀態。
操作流程：試樣貼合、滾壓、環境平衡流程與180°方法一致；試驗板水平固定，膠帶自由端垂直向上夾持，保持90°垂直剝離角度；設備以300mm/min恒速垂直拉升，全程角度保持穩定；同樣剔除起始不穩定段數據，取穩定區間平均剝離力作為最終測試數據。
雙面膠粘帶與轉移膠粘帶專項測試
針對無基材雙面膠、有基材雙面膠、轉移膠結構產品，標準明確專屬制樣方式：需采用輔助基材進行貼合固定，規避無支撐膠體拉伸變形問題；測試優先采用90°剝離方法，減少膠體彎折帶來的性能偏差；測試過程中需重點觀察是否出現膠體內聚破壞、界面轉移等異常狀態，同步記錄破壞模式，作為產品性能評價的重要依據。
試驗結果處理與判定規則
數據計算規則
以每組至少3個有效試樣的穩定剝離力數據為基礎，計算算術平均值，最終結果統一換算為N/25mm標準單位。測試過程中若出現明顯異常數據（設備波動、試樣滑移、人為干擾），需剔除異常值并補充平行試樣重新測試，保證結果真實有效。
粘接破壞模式分類
標準要求試驗必須記錄破壞形式，用于輔助判斷產品缺陷，主要分為三類：一是界面破壞，膠帶完整從基材剝離、板面無殘膠，為標準合格狀態，代表界面粘接均勻穩定；二是內聚破壞，膠體自身發生撕裂、殘留膠體在基材表面，說明膠水內聚力不足，易出現殘膠、脫膠、崩膠問題；三是基材破壞，剝離過程導致膠帶基材撕裂，說明膠帶基材強度不足或粘接強度過高。
試驗報告規范要求
完整的試驗報告需包含以下核心內容：執行標準編號與版本、采用的剝離測試方法、試驗環境參數、試樣規格與樣品信息、試驗基材類型及清潔方式、試樣平衡時間與制樣間隔時間、剝離速度、各組原始數據與平均剝離強度、粘接破壞模式、所有非標試驗條件與偏差說明。完整的報告體系可實現檢測數據的可追溯、可復現、可對標。
