1. 立面、斜坡施工工況下，防止卷材向下滑移、搭接縫拉開；

2. 評估瀝青基、高分子自粘膠層長期粘結穩定性，預判后期竄水滲漏風險；

3. 區分劣質自粘材料：低品質膠層易出現蠕變滑移，短期脫落，無法實現皮膚式密封。

   依據標準技術指標要求：帶自粘層防水卷材持粘性≥15 min。

重要區分：GB/T 23260 適用于各類基材附帶自粘層的防水卷材；自粘聚合物改性瀝青卷材 GB 23441 持粘試驗參數相近，但指標要求不同，不可混用標準判定。

GB/T 23260-2009 持粘性完整標準技術要求

 標準試驗環境

儀器配套硬性要求

1. 鏡面不銹鋼試驗板：表面光潔鏡面不銹鋼，測試前使用無水乙醇、異丙醇擦拭清潔，完全干燥；禁止殘留油污、灰塵、脫模劑；

2. 標準壓輥：總質量2 kg，寬度 50～60 mm，外層包覆橡膠層；滾壓過程勻速、無沖擊；

3. 加載砝碼組件：下懸掛重物總質量1 kg（包含下不銹鋼板自重）；

4. 持粘性測試支架：保證試件垂直懸掛，無側向扭力，不與支架發生摩擦。

 試樣制備規范

1. 試樣裁切：卷材寬度方向均勻取樣，遠離卷材邊緣≥100 mm，規避邊緣膠層不均影響；

2. 試件尺寸：150 mm×50 mm；

3. 數量：每組5 個平行試件；雙面自粘卷材，正反自粘面分別開展兩組試驗；

4. 預處理：試樣去除防粘隔離膜，粘貼區域嚴禁徒手觸碰自粘膠面，防止油脂污染造成粘結失效。

 粘貼與養護流程（極易出現誤差的關鍵環節）

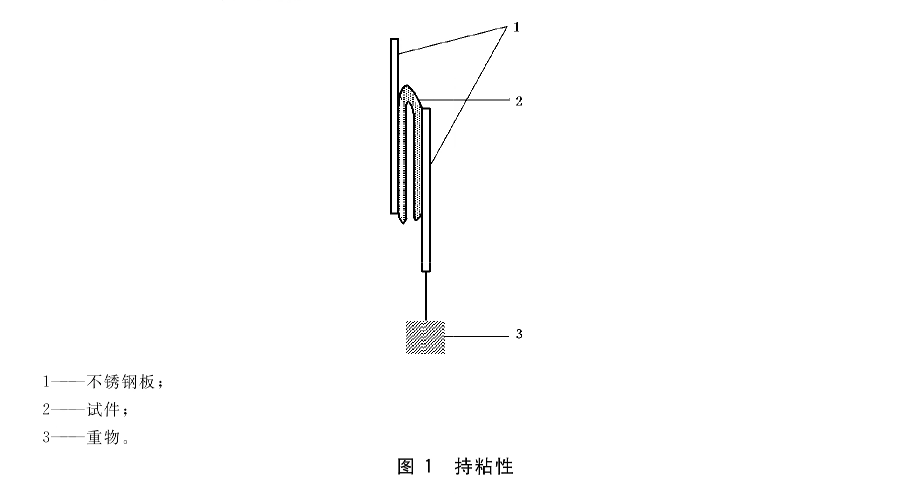

1. 將試件粘貼于上下兩塊鏡面不銹鋼板之間；有效粘結面積嚴格控制 50 mm×50 mm，居中對齊，不偏移、不歪斜；

2. 使用 2 kg 標準壓輥，沿試樣長度方向往復滾壓 3 次（來回計一次），滾壓速度均勻，保證膠層與鋼板緊密貼合，內部無氣泡、空鼓；

3. 粘貼完成后，在 (23±2) ℃環境下靜置養護 24 h，使自粘膠充分浸潤界面、建立穩定粘結；養護時間不足是實驗室數據偏低最常見原因。

 正式測試操作

1. 將養護完成的試件垂直吊掛于試驗架；

2. 在下側不銹鋼板下端懸掛 1 kg 重物（含下板），加載瞬間避免沖擊；

3. 同步啟動計時，持續觀測；

4. 記錄試件從上不銹鋼板完全剝離脫落時間，單位 min；

5. 上限判定：試件持續加載60 min 仍未完全剝落，試驗終止，結果記錄為＞60 min。

 數據處理與結果判定

1. 取 5 個平行試件測試結果算術平均值作為最終檢測結果；

2. 合格判定：平均值≥15 min 判定持粘性指標合格；

3. 報告規范示例：

   持粘性：XX min（GB/T 23260-2009，粘結面積 50 mm×50 mm，23±2 ℃）；若超過上限統一標注＞60 min。

 高頻實操誤區與解決方案

誤區 1：養護時間隨意縮短，不執行 24 h 靜置

誤區 2：不銹鋼板面清潔不到位，殘留隔離劑、灰塵

誤區 3：壓輥重量不達標、滾壓次數隨意增減

誤區 4：粘結面積大于 / 小于 50 mm×50 mm

誤區 5：雙面自粘卷材只測試單面

誤區 6：出現局部滑移未及時記錄，等待完全脫落

 持粘性與其他粘結性能指標區別

1. 剝離強度：瞬時剝離力，反映瞬間撕開所需荷載；

2. 持粘性：恒定荷載長期作用，評價膠層抗蠕變、抗滑移；

3. 自粘面耐熱性（70℃）：高溫下膠層抗流淌性能；

   三項指標互相補充，不可相互替代，共同構成自粘層完整粘結性能評價體系。

 儀器選型參考
